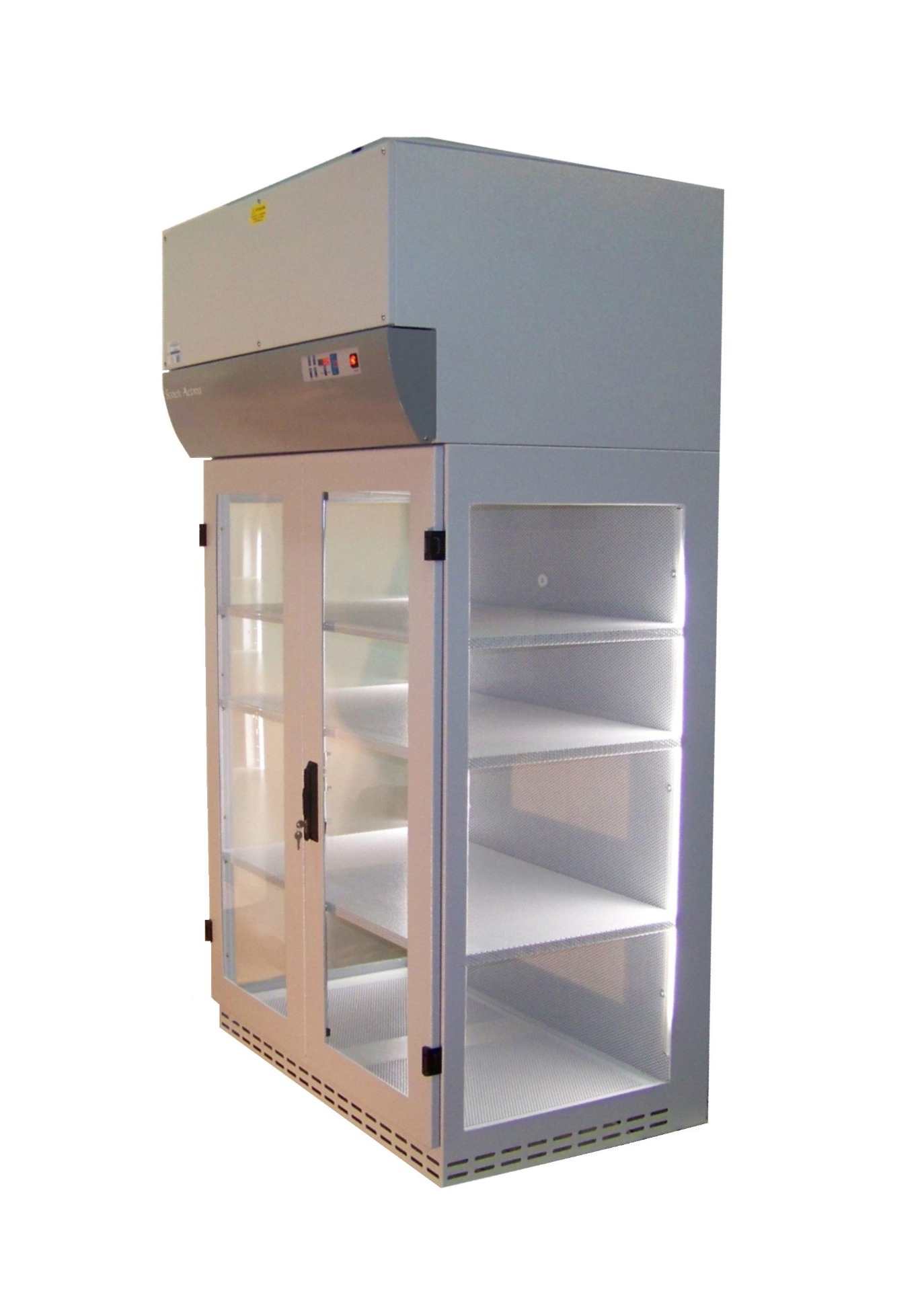

ARMADIO ASPIRATO A FILTRAZIONE MOLECOLARE

mod. “Stock 120”

Armadio verticale ventilato con filtrazione per adsorbimento su carboni attivi dell’aria trattata e filtrazione assoluta mediante  filtro assoluto HEPA  H14.

Adatto per la conservazione e la manipolazione di campioni istologici anche “freschi” da Piastra Operatoria, di reperti di Polizia Criminale, per stoccaggio in laboratorio ospedaliero di campioni anatomici in formaldeide (settorato, autopsia, anatomia patologica)

Ad ante aperte l’80% della portata totale dell’aria in entrata viene direttamente aspirata attraverso l’apertura frontale, mentre il rimanente 20% viene aspirato dal basso passando attraverso un prefiltro sintetico per trattenere la polvere (ad ante chiuse l’aria viene aspirata totalmente dal basso). L'aria, aspirata dal motoventilatore, entra orizzontalmente nella zona di lavoro dell’armadio, nello spazio tra i ripiani di appoggio forellati e, prima di venir ripresa dal doppio fondale posteriore anch’esso forellato, rimuove polveri e/o da tracce di prodotti aeriformi in ristagno (il flusso dell’aria attraversa i ripiani verticalmente). La massa d’aria recuperata viene trattata dal gruppo filtrante: prima il filtro a carbone attivo per formaldeide od altra impregnazione a richiesta con spessore 40 mm e successivamente il filtro HEPA. L'aria filtrata viene quindi espulsa dal motoventilatore fuori dall’armadio e rimessa in ambiente o canalizzata all'esterno tramite un apposito condotto d'espulsione di diametro minimo 150mm.

caratteristiche principali

·       carpenteria esterna in acciaio al carbonio con verniciatura a polvere epossidica   e successivo trattamento a forno

·       n. 2 ante frontali con vetro bilaminato di sicurezza incernierate e dotate di chiusura con chiave

·       Vetri laterali temperati per visione interna.

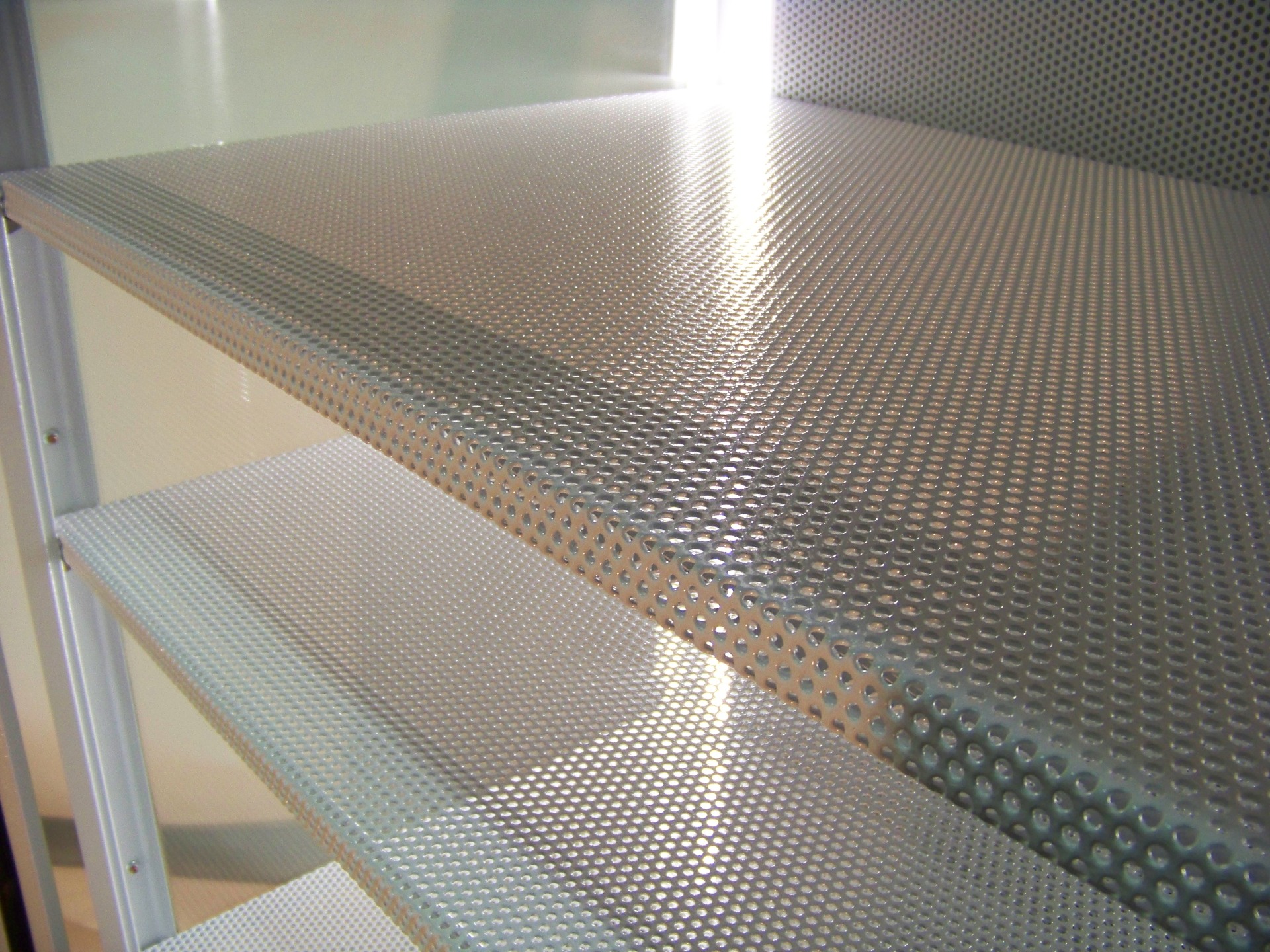

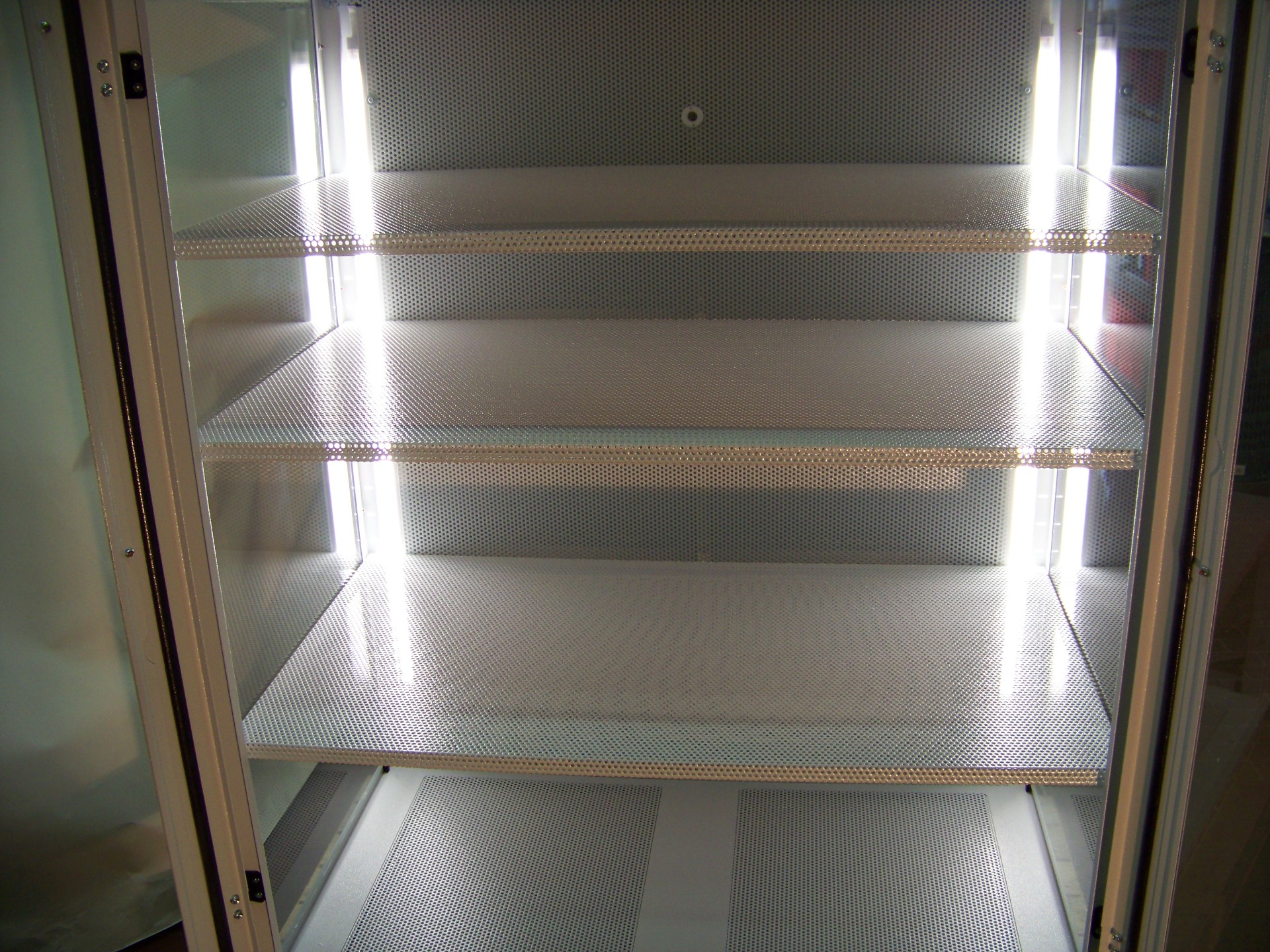

·       n. 4 ripiani forellinati (o chiusi a vasca su richiesta) per la libera circolazione ascensionale dell’aria trattata, liberamente posizionabili a qualunque altezza

·       doppio fondale forellato di aspirazione, per vapori pesanti e pulizia del vano in ogni punto

·       n. 8 grigliette inferiori per aspirazione aria ambiente dotate di 2 prefiltri sintetici inferiori con telaio in lamiera zincata, facilmente sostituibili “a cassetto”

·       Gruppo filtrante a sostituzione rapidissima da fronte armadio costituito da:

             o    n° 1 filtro a carboni attivi tipo CI200/B40 (spessore 40 mm) per l’adsorbimento di formaldeide/glutaraldeide.

o    n.1 filtro assoluto HEPA efficienza 99,995% MPPS su particelle da 0,3 micrometri installato a monte del gruppo filtrante a carboni di cui sopra. Dimensioni filtro 610x457x68H mm.



·       n. 1 motoventilatore aspirante centrifugo da 355 W con portata dell’aria autoregolata da scheda elettronica. Ad ante chiuse il motoventilatore funziona a ciclo ridotto (sistema Energy saver)

·       raccordo di scarico esterno diam. 150 mm a tronchetto cilindrico (collare) per eventuale canalizzazione all’esterno dell’aria espulsa

·       illuminazione interna mediante plafoniere a lampada fluorescente con comando da tastiera, accensione ad ante aperte o chiuse

·       scheda elettronica di comando macchina controllata da microprocessore di ultima generazione, con tecnologia elettronica di avanguardia

·       regolazione automatica della velocità dell'aria entrante mediante scheda elettronica in grado di compensare:

o   in modo continuo le variazioni di apertura delle ante dell’armadio;

o   il progressivo intasamento dei prefiltri e degli eventuali filtri assoluti, se  installati;

o   eventuali cali di tensione della rete di alimentazione;

o   la presenza di uno o più operatori  davanti all’armadio riducendo la velocità dell'aria per evitare turbolenze nella zona di stoccaggio.



·       Autoregolazione di portata exhaust per l’adeguamento barriera frontale all’apertura di 1 sola o di 2 porte anteriori vetrate contemporaneamente

·         Allarmi preimpostati luminosi e sonori di:

o   intasamento prefiltri

o   velocità dell’aria insufficiente e relativo intasamento filtri

o   allarme visivo su display della necessità di sostituzione dei filtri installati (resettabile dopo sostituzione)

o   preallarme visivo su display della necessità di sostituzione della lampada germicida TUV UVC (opzionale, resettabile dopo sostituzione)

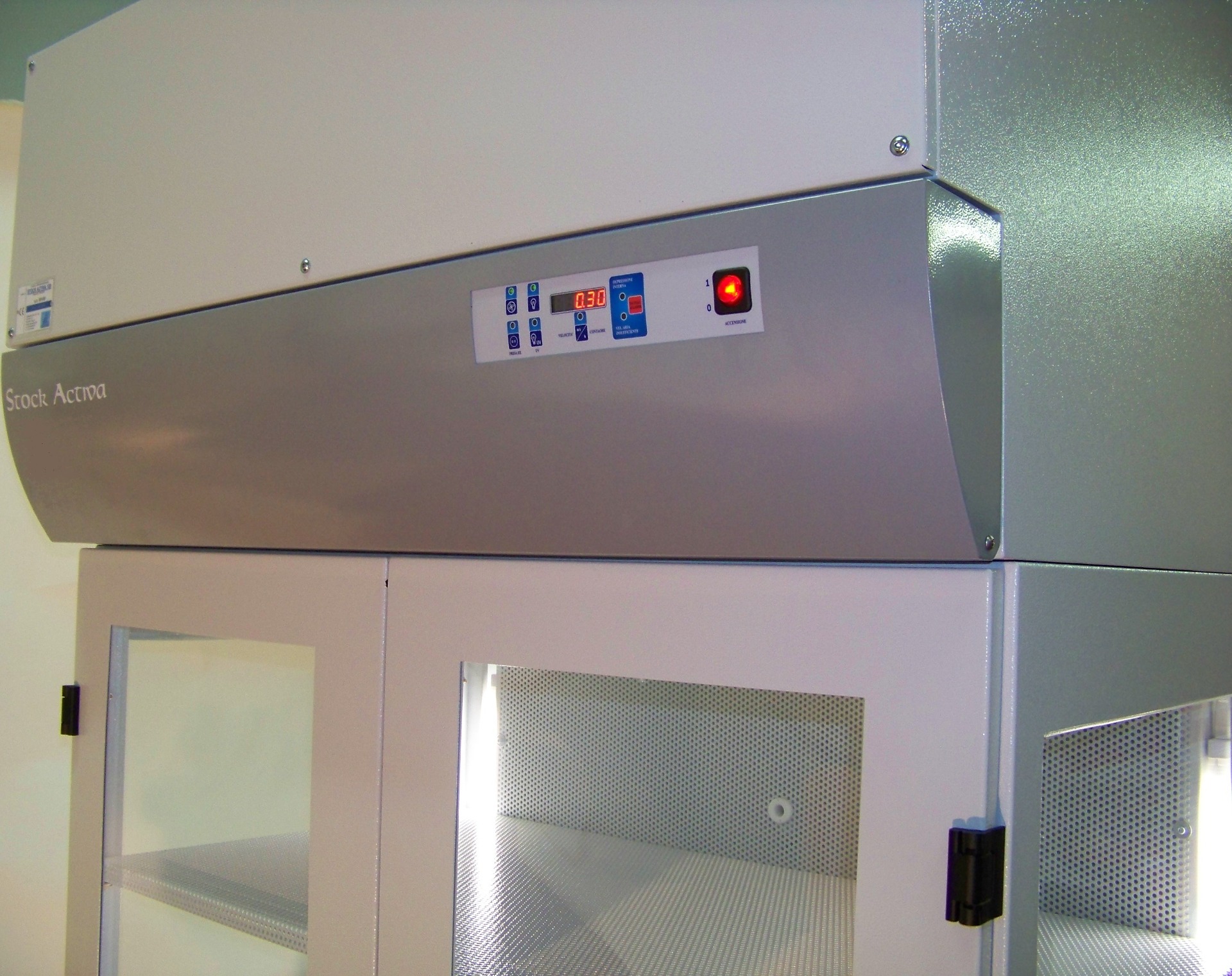

·         tastiera di comando a membrana con:

o   interruttore generale bipolare 0/1 luminoso

o   pulsante accensione aspiratore

o   pulsante accensione luce interna

o   pulsante accensione lampada UVC (opzionale) e timer di funzionamento

o   pulsante abilitazione presa elettrica interna (opzionale)

o   contaore digitale di funzionamento

o   lettura in tempo reale della velocità dell’aria in transito all’interno dell’armadio su display digitale in m/sec



CARATTERISTICHE TECNICHE

      ¨     lampada:                             n°2 tipo neon fluorescente (potenza 28 W) con schermo antiurto/ antiabbagliamento

¨     illuminazione zona lavoro:     > 1000 lux

¨     rumorosità:                          < 57 dB(A)

¨     velocità media dell’aria entrante: 0,30m/sec (modificabile dal cliente)

¨     portata aria espulsa:            750m3/h max

¨     alimentazione elettrica:         230V/50 Hz

¨     potenza installata:                410 W

¨     dimensioni esterne:              1200 x 890 x 2210  mm (l x p x h)

¨     dimensioni utili interne:         1180 x 660 x 1400 mm (l x p x h)

¨     peso netto:                          330 kg

Di serie dotato di:

n° 1    motoventilatore centrifugo 355W

n° 2    lampade fluorescenti 28W

n° 1    coppia di prefiltri sintetici alta efficienza

n° 1    cavo di alimentazione elettrica 230 V - 50 Hz

n° 4    ripiani forellinati interni

n° 1    filtro a carboni attivi per formaldeide (o altro a scelta)

n° 1    filtro assoluto Hepa
